Привод для секционных ворот DoorHan 800PRO И 1000с

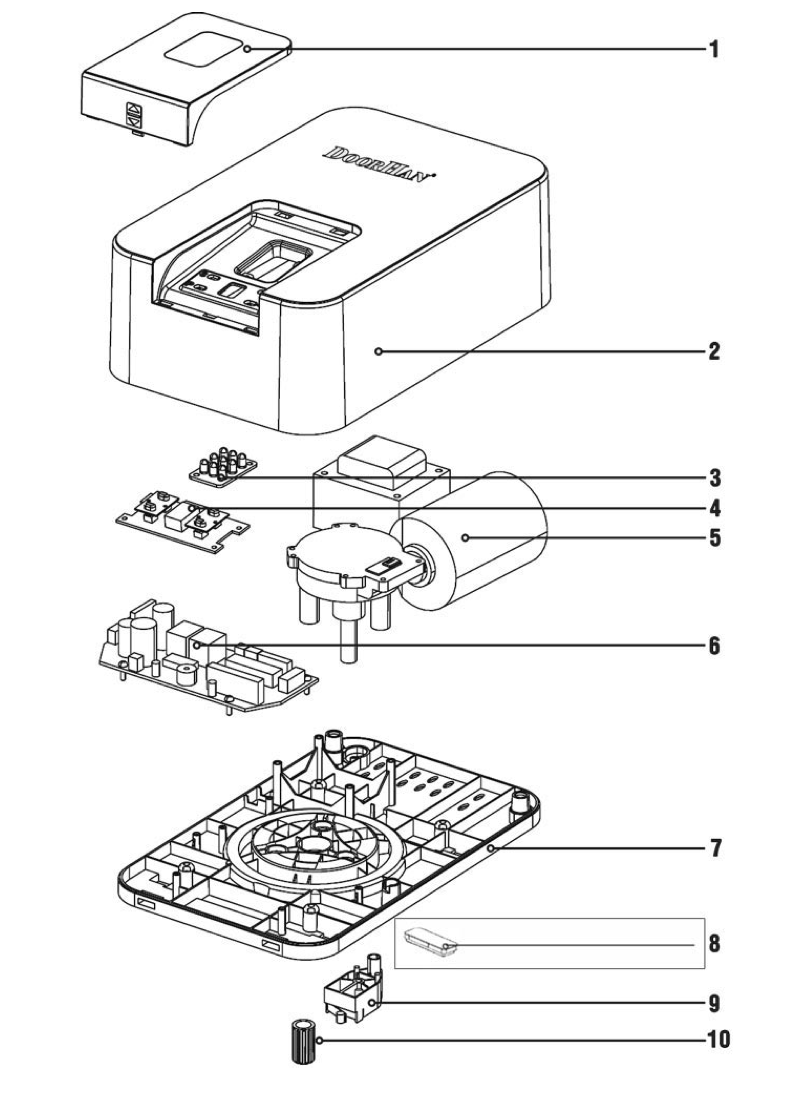

Устройство привода

1. Крышка дисплея
2. Крышка корпуса
3. Светодиодная лампа
4. Дисплей
5. Мотор-редуктор
6. Плата управления
7. Корпус
8. Заглушка клемм для подключения аксессуаров
9. Микровыключатель референтной точки
10. Шлицевая втулка


Общие сведения

Электромеханический привод цепного типа Sectional-800PRO/1000С предназначен для автоматизации бытовых секционных ворот. Электропривод легко крепится на направляющую и монтируется к потолку, открытие ворот происходит посредством цепной/ременной передачи. Самоблокирующийся редуктор обеспечивает механическую блокировку ворот, если двигатель не работает. При отсутствии электропитания аварийный ручной расцепитель позволяет открывать и закрывать ворота вручную. Для обеспечения максимальной безопасности ворот блок управления имеет защиту по усилию. Кроме того, опционально привод может быть оснащен электронными датчиками безопасности, которые останавливают закрывание ворот при наличии препятствия или людей в зоне действия автоматической системы.

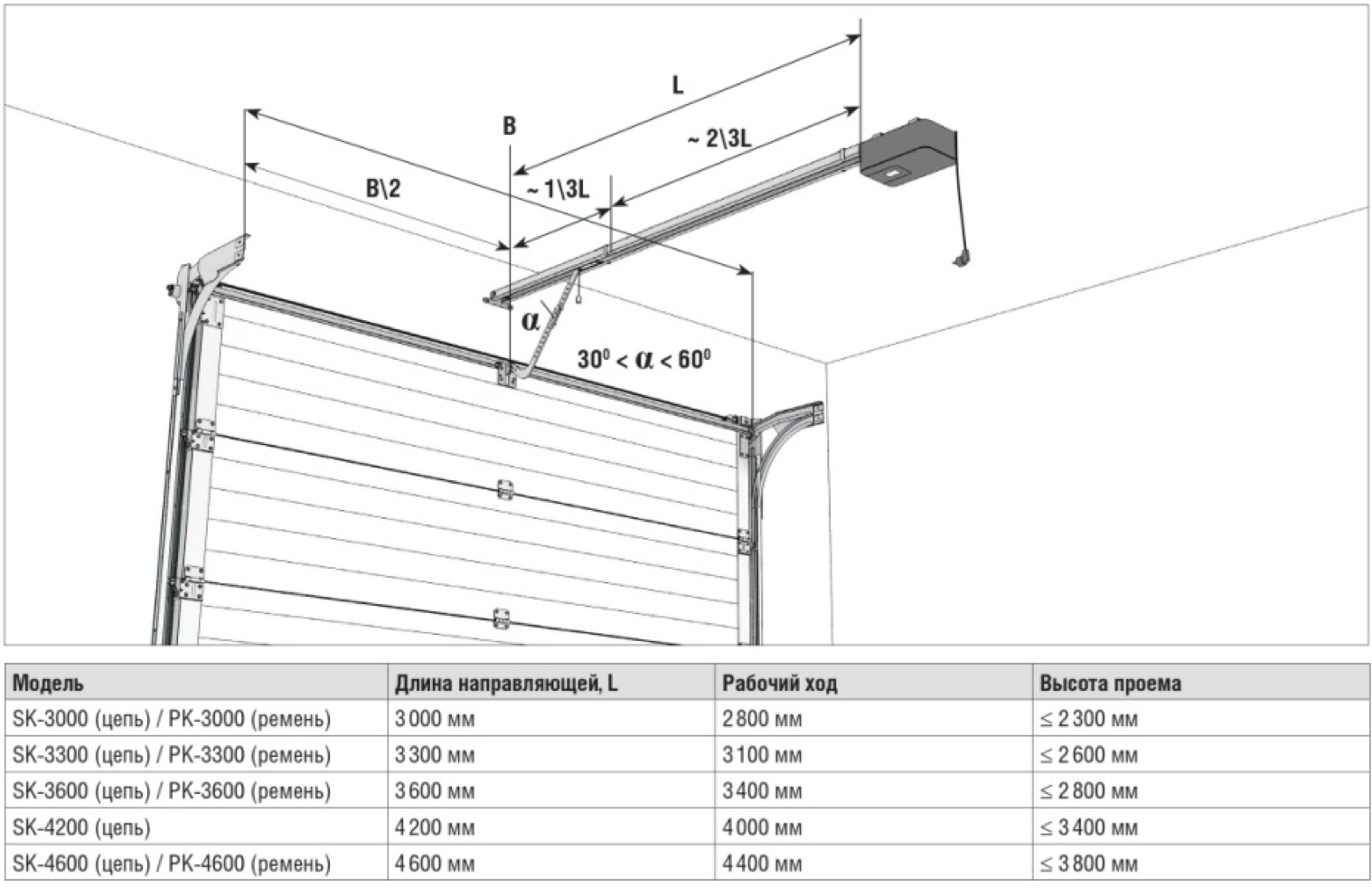

СХЕМА УСТАНОВКИ ПРИВОД И ПРОКЛАДКИ КАБЕЛЯ

Материалы для установки привода Sectional-800PRO/1000PRO и соответствующих аксессуаров (при наличии):

— кабель 2 × 0,5 мм2 (передатчик фотоэлементов);

—кабель 4 × 0,5 мм2 (приемник фотоэлемент1,5 мм2 (питание);

— используйте кабели ов);

— кабель 3 × с соответствующей по напряжению изоляцией.
