Распашной механизм DoorHan SWING-5000PRO

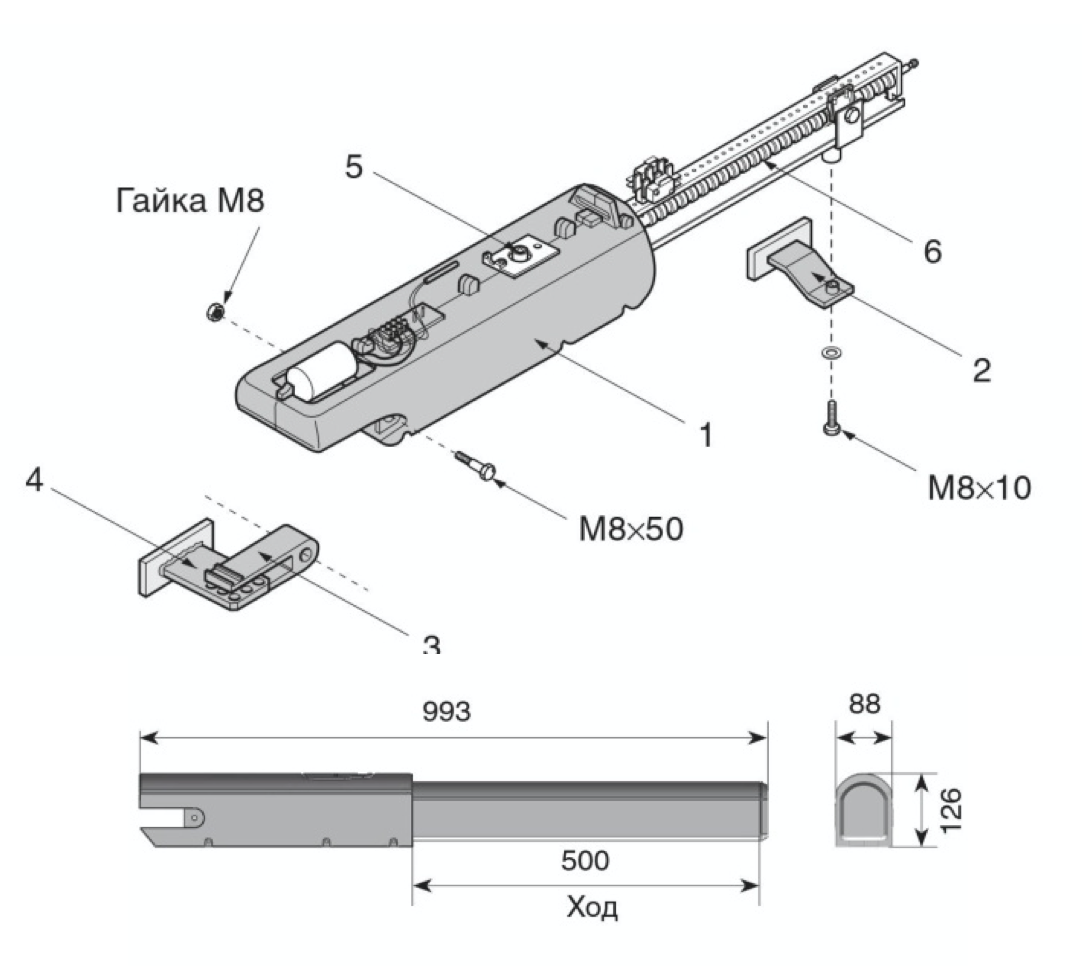

Устройство привода

1.Привод

2.Передний кронштейн

3.Задняя вилка

4.Задний кронштейн

5.Узел расцепителя

6.Ходовой винт

Общие сведения

Электромеханический привод линейного типа Swing-3000/5000PRO предназначен для автоматизации уличных двухстворчатых распашных ворот c жесткой силовой рамой. Корпус привода состоит из двух силуминовых частей, в которых расположены мотор-редуктор и ходовой винт. Привод оборудован встроенными электрическими концевыми выключателями на открытие и на закрытие. Удобная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном герметичном корпусе.

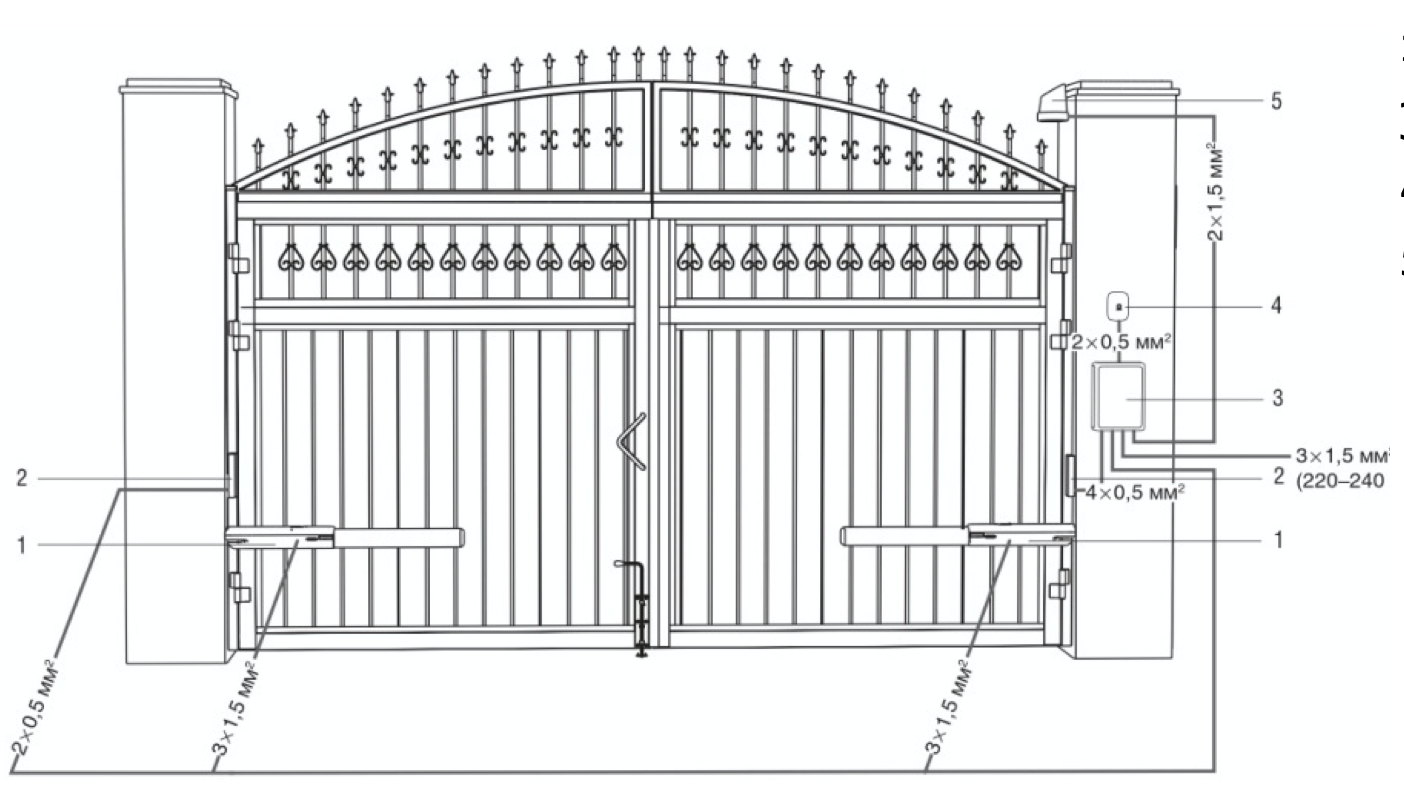

СХЕМА УСТАНОВКИ ПРИВОДА И ПРОКЛАДКИ КАБЕЛЯ

  1. Привод
  2. Фотоэлементы
  3. Блок управления
  4. Ключ-кнопка
  5. Сигнальная лампа

Материалы для установки привода Swing-3000/5000PRO и саоответствующих аксессуаров (при наличии):

— кабель 2×0,5 мм2 (передатчик фотоэлементов, пошаговая кнопка для управления);

— кабель 2×1,5 мм2 (сигнальная лампсоответствующей по напряжению изоляцией.а); — кабель 4×0,5 мм2 (приемник фотоэлементов);

— кабель 3×1,5 мм2 (питание);
